製品概要

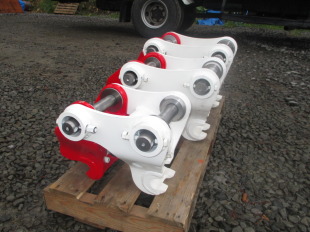

ミニショベル2tクラスから12tクラスまで4種ご用意

シンプルなネジロック式構造で低価格を実現。掘削機のアタッチメント交換には煩わしいピン抜き等の作業が無く、作業の軽減と作業時間の短縮が図れます。



 オリジナル開発商品













仕様図



機械の仕様

型式 Q30 Q50 Q70 Q120
取付バックホウ 2.0~3.5t 4.0~5.5t 6.0~7.0t 10~13t
質量(kg) 40 61 90 170
全長(L)mm 324 398 476 587
全幅(W)mm 287 330 385 470
全高(H1)mm 285 325 366 457
高(H2)mm 190 215 245 300
対応ピン径mm φ30、35、38、40 φ40、45 φ45、50 φ60、65
上ピン間(CTC1)mm 210 270 330 400
上取付幅(t1)mm ~147 ~195 ~202 ~272
下ピン間(CTC2)mm 165~280 180~330 240~410 320~520
下取付幅(t2)mm 120 147 170 218


※ネジを緩締するラチェット工具は含まれます。
※「ご使用の機種」及び「使用するアタッチメントのピン径、ピン間距離」を確認する必要がございます。
※全メーカー、全機種 取り付け可能(一部不可のものがございます)。





標準付属部品、工具

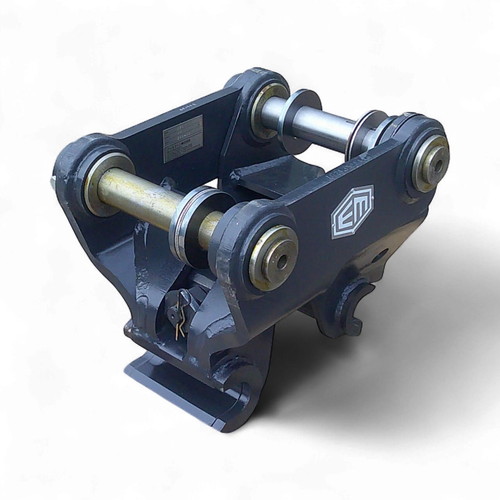

Q30の画像











Q50の画像









Q70の画像











動画

ただ今、準備中です。しばらくお待ちください。
