製品概要
ミニショベル0.05m3(1.7t)クラスからご利用頂ける、油圧ショベルのDC12V、24Vを主電源とする発電機を必要としない強力マグネット

「ジュピマグ」は、消費電力を抑えながら強力な磁力により吸着力を高めた最先端の商品です。マグネットは電線の接続変更で24Vでも使用できます。(※基本は、0.25m3(7t)以下は12Vバッテリー仕様となります。)



 オリジナル開発商品









製品の特長

■汎用性
「チェーン吊り型」「各種アタッチメント取り付け型」「ブラケット直接装着型」など多種多様な使用が可能です。特注対応も致します。


■デザイン
コンパクトな制御盤は、よりメンテナンス性とコスト低減に配慮した設計です。マグネットボディーは、過酷な作業に追随できるよう耐摩耗鋼を使用し、高耐摩耗型で低重量となるように設計しています。






機械の仕様

【仕様表】12V式

型式 JPM500-20 JPM500-30 JPM500-50
取付バックホウ 0.05~0.06㎥ 0.08~0.15㎥ 0.2~0.25㎥
1.7~2t 3~4t 5~7t
マグネット径φ(mm) 508 508 508
質量(kg) 180 185 185
電源(DCV) 12 12 12
消費電流・電力(A・W) 62・750 62・750 62・750
使用率(%ED) 60 60 60


※マグネット径の変更、24V仕様変更は可能です。





【図面】


 こちらから本製品の【レイアウト図】をダウンロードできます。


 こちらから本製品の【接続図】をダウンロードできます。





全メーカー対応ブラケット

使用する油圧ショベルが変わっても使用できるように全メーカー兼用ブラケットとしています。また、マグネットは電線の接続変更で12V、24Vバッテリーのどちらでも使用できるよう兼用タイプとしています。分電盤につきましては、それぞれのご用意が必要となります。

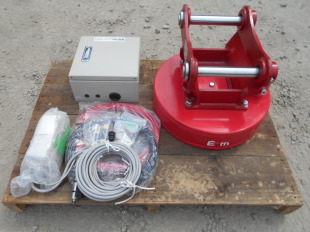

付属部品

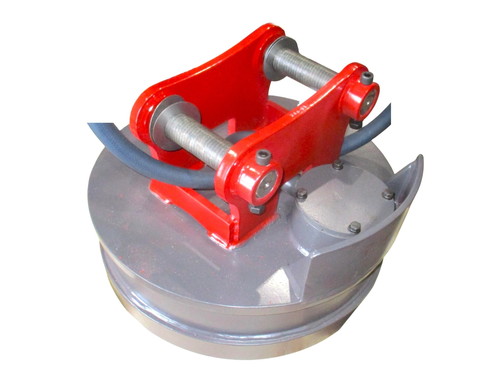

・リフティングマグネット
 ※電線の接続変更で24Vでも使えます。




  寸法:508φ-125h
  磁石部質量:148kg(アタッチメント32kgは別)
  電源:DC12V-62A-約750W(使用率60%ED)




・計器
 建機キャビン内のオペレーターが確認出来る位置に設置する計器です。マグネット通電時の電圧と電流表示をします。




  寸法:横200mm×縦100mm×厚80mm




・スイッチ
 建機の操縦レバーに結束バンドで固定します。人差し指でON・OFFスイッチを押し、吸着と離脱を行います。




  寸法:25φ-75L(パイプ部分のみ)




・分電盤
 建機キャビン内に設置する本体制御用のメイン制御盤です。(※写真は12V用)
 ※現在コンパクト化を進めています。
 ※制御盤の12/24Vの兼用は出来ません。




  寸法:巾300mm×高300mm×厚160mm   耐電流:100Amax








制御盤製作

入力側が発電機3相交流200Vや24Vバッテリーからの制御盤の特注製作を行います。使い過ぎアラームタイマー(ブザー、回転灯など)、警告装置なども取り付けが可能です。
