製品の特長

更なる改良をした新型 法面振動転圧バケット「転圧王」

現在、より広範囲な現場で活用できるように0.4〜0.7m3(12〜22t)級のバックホウに取り付く兼用機としており、全メーカー、全機種に取り付け可能としています。

今回の改良点は、設定圧、流量以上で使用すると破損してしまいます。最近のパワーショベルは簡単にボタン一つで油圧、油量を設定でき、運転席のボタン操作の誤りから設定許容以上の油圧や流量を流してしまい破損する例がいろいろなアタッチメントで多く聞かれるようになっています。

これらを解消するにはアタッチメント機械側での制御をする必要があり、標準で減圧弁、絞り弁を設置し未然に破損事故の防止を図るよう改良しました。





商品カタログダウンロード

商品タログダウンロード




機械の仕様



  • 機種名 TO70 TO70-R TO200
    取付バックホウ 0.2-0.25m3(5~8t) 0.2-0.25m3(5~8t) 0.4~0.8m3(12~21t)
    重量(㎏) 540 600 1,000
    全幅(W1)(mm) 1,200 1,500 1,900
    バケット有効幅(W2)(mm) 1,012 1,312 1,710
    横幅(D)(mm) 800 800 1,000
    高さ(H)(mm) 625 625 760
    板厚(t1)(mm) 24 24 24
    板厚(t2)(mm) 15 15 15
    振動数(ドレン有)(rpm) 900
    振動力(ドレン有)(ton) 170
    振動数(ドレン無)(rpm) 770 770 770
    振動力(ドレン有)(ton) 78 78 157
    単位面積当たり(Mpa) 0.080 0.065 0.080
    軸偏心量(mm) 6 6 6
    最大油圧(ドレン有)(Mpa) 27.5
    最大流量(ドレン有)(L/min) 99
    最大油圧(ドレン無)(Mpa) 20.6 20.6 20.6
    最大流量(ドレン無)(L/min) 60 60 120
    オプション 油圧減圧弁、流量絞り弁
    配管 二系統(一系統ブレーカー配管での使用も出来ます。)
    戻り配管(ドレン配管)の有無もタイプでお選び出来ます。

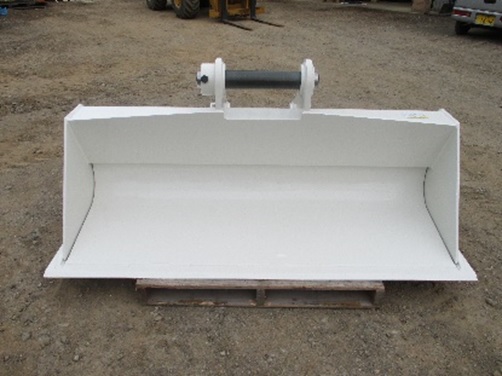

    TO200の写真






















    TO70の写真
















    TO200の動画





    TO70の動画
