機械の仕様

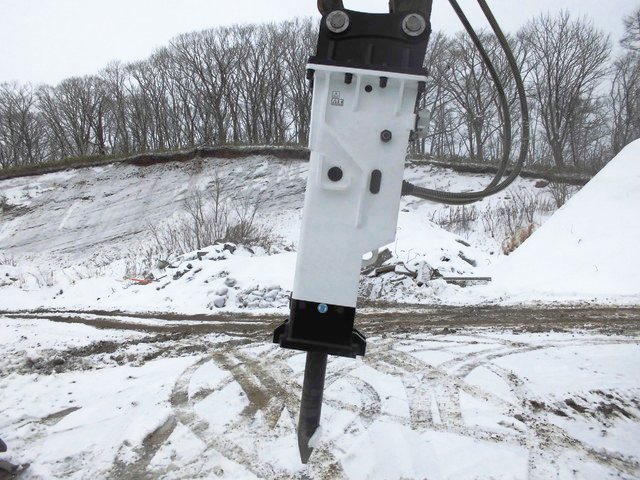

FB超低騒音、低振動タイプ(BOX、TOPブラケット)

FB超低騒音、
低振動タイプ
0.04~0.6㎥(0.8~16t)
FB-50S FB-70S FB-100S FB-210S FB-300S FB-400S FB-500S FB-600S
総重量(kg)
チゼル除く、ブラケット付
100 134 148 186 304 405 530 880
全長(mm)
チゼル付、ブラケット付
1,087 1,215 1,285 1,363 1,682 1,684 2,068 2,361
作動油圧(Mpa) 8~10 10~12 10~12 11~13 14~16 14~16 12~15 15~17
油量(ℓ/min) 10~20 15~25 25~40 25~45 30~45 40~70 60~100 80~120
打撃数(b.p.m) 700~1,200 700~1,200 550~1,000 500~900 500~800 400~800 400~800 400~700
チゼル径(mm) 36 45 53 60 68 75 85 100
チゼル重量(kg) 4 6 10 14 18 29 40 60
取付ショベクラス(㎥) 0.04 0.03~0.07 0.06~0.1 0.08~0.2 0.15~0.25 0.2~0.4 0.3~0.5 0.45~0.6
取付ショベクラス(t) 0.8~2.5 1.2~3.0 2.5~4.5 3.0~5.5 4~7 6~9 7~12 11~16


FB超低騒音、
低振動タイプ
0.6~0.9㎥(14~26t) 0.9~2.0㎥(27~60t)
FB-700S FB-760S FB-800S FB-1200S FB-1500S
総重量(kg)
チゼル除く、ブラケット付
1,307 1,462 1,903 2,495 3,957
全長(mm)
チゼル付、ブラケット付
2,615 2,701 2,822 3,306 3,838
作動油圧(Mpa) 15~18 16~18 16~18 16~18 16~18
油量(ℓ/min) 100~140 100~150 130~170 170~230 200~300
打撃数(b.p.m) 400~600 400~600 400~600 300~400 250~350
チゼル径(mm) 125 135 140 155 175
チゼル重量(kg) 97 112 133 180 247
取付ショベクラス(㎥) 0.6~0.7 0.6~0.8 0.7~0.9 0.9~1.1 1.4~2.0
取付ショベクラス(t) 14~18 16~21 19~26 28~40 42~55

※水中で使用の際には、コンプレッサーによるエアー供給が必要となります。



FB標準タイプ(TOPブラケット)

FB標準タイプ、
(TOPブラケット)
0.04~0.6㎥(0.8~16t)
FB-50T FB-70T FB-100T FB-210T FB-300T FB-400T FB-500T FB-600T
総重量(kg)
チゼル除く、ブラケット付
70 87 106 178 272 384 508 872
全長(mm)
チゼル付、ブラケット付
1,050 1,146 1,230 1,288 1,491 1,613 2,115 2,387
取付ショベクラス(㎥) 0.04 0.03~0.07 0.06~0.1 0.08~0.2 0.15~0.25 0.2~0.4 0.3~0.5 0.45~0.6
取付ショベクラス(t) 0.8~2.5 1.2~3.0 2.5~4.5 3.0~5.5 4~7 6~9 7~12 11~16


FB標準タイプ、
(TOPブラケット)
0.6~0.9㎥(14~26t) 0.9~2.0㎥(27~60t)
FB-700T FB-760T FB-800T FB-1200T FB-1500T
総重量(kg)
チゼル除く、ブラケット付
1,255 1,455 1,871 2,450 3,920
全長(mm)
チゼル付、ブラケット付
2,621 2,757 2,781 3,244 3,841
取付ショベクラス(㎥) 0.6~0.7 0.6~0.8 0.7~0.9 0.9~1.1 1.4~2.0
取付ショベクラス(t) 14~18 16~21 19~26 28~40 42~55

※水中で使用の際には、コンプレッサーによるエアー供給が必要となります。



FB標準タイプ(サイドブラケット)

FB標準タイプ、
(サイドブラケット)
0.04~0.6㎥(0.8~16t)
FB-50 FB-70 FB-100 FB-210 FB-300 FB-400 FB-500 FB-600
総重量(kg)
チゼル除く、ブラケット付
70 85 104 154 264 380 492 853
全長(mm)
チゼル付、ブラケット付
899 1,010 1,074 1,124 1,312 1,366 1,728 1,927
取付ショベクラス(㎥) 0.04 0.03~0.07 0.06~0.1 0.08~0.2 0.15~0.25 0.2~0.4 0.3~0.5 0.45~0.6
取付ショベクラス(t) 0.8~2.5 1.2~3.0 2.5~4.5 3.0~5.5 4~7 6~9 7~12 11~16


FB標準タイプ、
(サイドブラケット)
0.6~0.9㎥(14~26t) 0.9~2.0㎥(27~60t)
FB-700 FB-760 FB-800 FB-1200 FB-1500
総重量(kg)
チゼル除く、ブラケット付
1,260 1,410 1,989 2,460 3,753
全長(mm)
チゼル付、ブラケット付
2,155 2,289 2,337 2,736 3,236
取付ショベクラス(㎥) 0.6~0.7 0.6~0.8 0.7~0.9 0.9~1.1 1.4~2.0
取付ショベクラス(t) 14~18 16~21 19~26 28~40 42~55

※水中で使用の際には、コンプレッサーによるエアー供給が必要となります。





付属部品

工具、シール:2セット、ブッシュ:4個、ピン:2本、油圧ホース:2本、チゼル:2本、ガスチャージ器具(小)

3D(3次元)1  3D(3次元)2  3D(3次元)3



「オートグリース装置標準装備」※グリースが自動給脂されるためグリースアップの必要がありません。





「オートグリース装置標準装備」資料のダウンロードはこちら
