24V永久マグネット付小割機(圧砕機) の仕様

機種 FP15V FP20V FP25V
適合ショベル(m3・ton) 0.4~0.5(10~18t)級 0.7~0.8(18~22t)級 0.9~1.2(20~30t)級
質 量(kg) 1,350 2,050 4,000
最大開口幅(mm) 790 950 1,250
掴み部分奥行(mm) 820 825 870
鉄筋カッター刃長(mm) 140 200 220
切断力(A)(KN) 1,608 2,961 3,471
破砕力(B)(KN) 676 931 1,657
破砕力(C)(KN) 451 608 1,157
全長(ブラケット除く)(mm) 1,650 1,830 1,960
全幅(開口時)(mm) 1,230 1,250 1,420
幅(厚さ)(mm) 460 540 680
最大使用圧力(MPa) 320 320 320
油 量(L/min) 160 230 240
開閉速度(開)(秒) 2.1 2.5 3.0
開閉速度(閉)(秒) 1.9 2.2 3.2














小割圧砕機Pシリーズ





小割圧砕機Pシリーズの仕様

機種 P150 P200 P250 P300 P400
サイズ 0.45m3(14~20t) 0.7~0.9m3(18~26t) 0.7~0.9m3(18~26t) 0.9~1.0m3(26~32t) 1.6m3(38~48t)
質 量(kg) 1,150 1,610 1,820 2,350 3,450
全 長(mm) 1,580 2,060 2,210 1,990 2,336
全 幅(mm) 1,217 1,350 1,420 1,541 1,840
開口幅(mm) 800 865 950 1,100 1,300
シリンダー径(mm) 170 200 255 225 280
破砕力(A)(ton) 46 95 118 121 162
破砕力(B)(ton) 70 120 182 195 270
破砕力(C)(ton) 125 165 242 229 426
最大油圧(Mpa) 28 30 30 32 32
最大流量(L/min) 100-160 200-250 200-250 250-300 300-360
増速バルブ(オプション)
24Vマグネット(オプション)


【開閉速度】

開(秒) 2.31 2.09 2.09 2.44 5.54
閉(秒) 4.83 4.77 4.77 5.68 12.67
合計(秒) 7.14 6.86 6.86 8.12 18.21
○増速バルブ 開(秒) 2.31 2.09 2.09 2.44 5.54
○増速バルブ 閉(秒) 2.52 2.68 2.68 3.24 7.13
○増速バルブ 合計(秒) 4.83 4.77 4.77 5.68 12.67
※150L/minでの計測 ※240L/minでの計測 ※240L/minでの計測 ※300L/minでの計測 ※360L/minでの計測

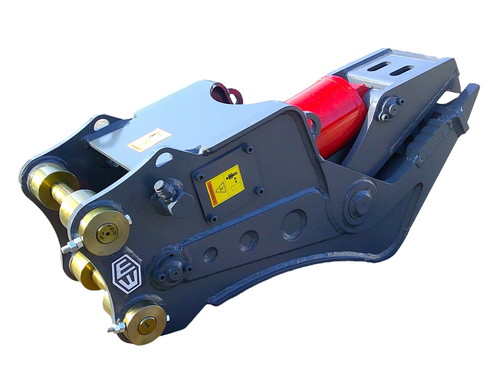

P150の画像

















P200の画像
























動画

【P150】

【P200】
